YZ-200輪式單臂鑿巖臺車

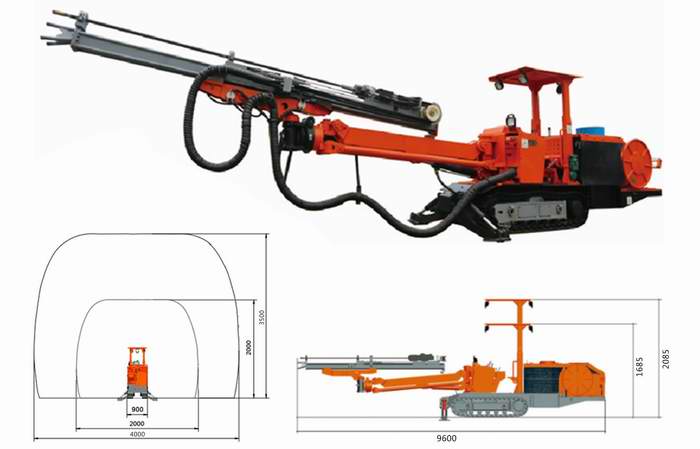

CMJ1-15煤礦用液壓單臂掘進鉆車:
適應于煤礦、非煤礦、鐵路隧道、引水工程、國防工程等巖巷有軌施工掘進中打炮眼作業，該機機身小結構緊湊，適合在巷道斷面5mx42m以下的巖石巷道中作業，鉆孔直徑中32~89mm。該機機動靈活，鑿巖速度快工作效率高可達2-4米/分;液壓系統先進維修方便;工作穩定爬坡能力強，操作方便，安全可靠;設有專用大坡度28應用工地機型。
電氣基本性能參數 | 項目 | 技術參數 |
整機 | 整機外型尺寸（長*寬*高）mm | 9600*900*1685/2085 |
適應斷面（寬*高）m | 2.0*2.0-4.0*3.5 | |
鑿孔直徑mm | Φ32-Φ89 | |
鉆桿長度mm | 3050（標配）/3700(選裝） | |
鉆孔深度mm | 2700（標配）/3300(選裝) | |
鉆孔速度m/min | 2-2.5 | |
主電機功率KW | 1*45 | |
液壓油箱容量L | 200 | |
總重kg | 約8000 | |
鉆臂 | 鑿巖機型號 | L16 |
回/轉° | 正180、反180 | |
擺臂 | 左45、右45 | |
推進器俯/仰° | 俯90、仰3 | |
推進器補償mm | 1500 | |
底盤 | 履帶寬度mm | 330 |
最小轉彎半徑mm | 原地 | |
行走速度km/h | ≤2 | |
爬坡能力° | ≤16 | |
供氣系統 | 流量m3/min | 0.67 |
工作氣壓Mpa | 0.2-0.8 | |
電機功率KW | 4 | |
供水系統 | 流量L/min | 130 |
工作水壓Mpa | 0.2-1.2 | |
電機功率KW | 1.5 | |
電氣系統 | 電機總功率KW | 50.5 |
供電電壓V | 380/660/1140 | |
蓄電池V/Ah | 2*12/160 | |
行車照明燈W | 3*24 | |
工作照明燈W | 1*24 |
注：因產品不斷升級，更多詳情請電話咨詢。
